型號說明

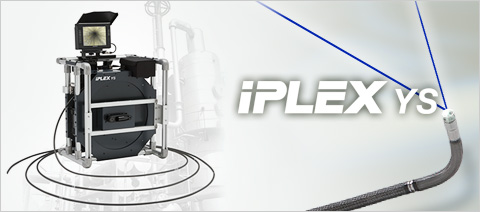

內窺鏡與管道鏡IPLEX YS
30米超長工業視頻內窺鏡配備了創新的激光照明和高清技術，可實現前所未有的圖像質量，具有可操作性
卓越的操作性能
氣體彎曲控制實現了在任意長度都有無與倫比的靈活性
多功能的IPLEX YS采用創新型氣體彎曲控制技術，讓用戶可以利用緊湊的手持式控制器自由控制插入管。因?yàn)闊o(wú)需完全抽出插入管，用戶可以?xún)H抽出檢測需要的長度，將剩余長度安全便捷的留在內置鼓盒中即可。
檢測時，可精確再現檢測目標的方向和位置
檢測時，有時很難確定已檢測圖像上顯示的區域和方向。
IPLEX YS采用集成重力傳感器，在屏幕上顯示已檢測圖像的朝向，清晰區分上和下。另外，選購件長度指示器還可以在屏幕上顯示插入管插入目標中的深度；還可以從檢測區域的某一已知點以某一相對長度重設長度指示器。利用這些功能，用戶可以自信地進行檢測，并可以清楚的確定檢測的位置。
即使環境惡劣，也可以高效操作
進行現場維護時，即使有粗糙的物體、灰塵和雨水環境的各種阻礙，檢測也必須進行。IPLEX YS的插入管設計，耐磨抗壓，可以深入到各種表面粗糙的物體中進行檢測。物鏡清潔系統可以吹除插入管末端的細小灰塵和水滴殘?jiān)_保能高效的進行檢測和生成清晰的圖像。
一體化包裝，更加便攜
IPLEX YS不僅可以處理完整的檢測，其一體化設計還可以讓用戶在任何地方實施檢測。如果檢測現場沒有AC電源，可用鋰電池為IPLEX YS供電。插入管的彎曲可用小型的CO2壓縮氣筒控制，無需使用大型的空氣壓縮機。
超高圖像質量
領先的激光照明技術實現卓越照明
IPLEX YS插入管末端采用激光照明實現卓越照明。
IPLEX YS是首款配備激光照明的工業視頻內窺鏡，該照明系統不僅能耗低，其亮度還是傳統長插入管內窺鏡的2倍。該系統擁有各種可更換式的光學適配器，可以實現最佳的放大倍率和放大方向。因此，用戶可以輕易的在各種檢測環境中實施觀測。
各種環境下都可以生成清晰、鮮艷的圖像
6.5英寸日光顯示屏不論是在室內還是戶外都可以顯示清晰明亮的圖像。我們獨有的圖像處理技術WiDER（寬動態擴展范圍）可以突出陰影和高光部位的細節，從而能夠顯示整個景深內亮度和對比度均勻的圖像。
精確診斷
精確的檢測后分析
IPLEX YS擁有大量的后檢測功能以協助用戶進行各種分析。
用戶可在將JPEG靜態圖像和AVI動態影像記錄至CF卡或是USB快閃驅動器中，并可使用ImageNotepad為記錄的圖像輸入較長的說明。輸入文字時，若輸入的是字母則會顯示一組相近的單詞，從而使文本輸入更加的簡便快捷。當將檢測數據傳入計算機時，用戶為圖像添加的說明將作為圖像的一部分可以立即進行瀏覽。
立體測量，可靠的缺陷檢測
深度
立體測量技術可以精確地以任意目標角度對缺陷進行三維測量。檢測時，用戶可以輕易的測量缺陷的尺寸和深度以及侵蝕、腐蝕和損壞的面積。對缺陷進行大量的檢測計算可使檢測結果更可靠。
我們特有的Spot-Ranging（物距測量），是一款提供了真正實時的、插入管末端到目標距離的測量工具，它能指引內窺鏡插入管末端至檢測對象的最佳距離處。使檢測人員可在首次嘗試中，即能輕松確定插入管末端是否足夠接近測量目標，并獲得最精確的測量結果。
便捷的圖像數據管理
InHelp Viewer軟件具有圖像管理功能和精確測量圖像中物體的功能。該軟件可從我們的官網免費下載，它是一款理想的工具，旨在幫助用戶再次測量和確認已存的測量結果。這個高級軟件的特點是信息編輯和報告生成，使您可以更加有效率地制作檢測報告。
技術規格：
IPLEX YS工業視頻內窺鏡需要定做。
插入管 | ||||
型號 | 插入管直徑 | 插入管長度 | 插入管外表面 | 彎曲角度 |
IV88300Y | φ8.5 mm | 30 m | 高耐用性鎢絲編織層 | 60°（上／下／左／右） |
彎曲角度控制機構 | 通過氣體力學壓力控制插入管末端的彎曲 | |||
照明方式 | 激光二極管照明 | |||
重力傳感器 | 指示插入管末端的重力方向 | |||
溫度傳感器 | 2級高溫報警指示 | |||
物鏡清潔功能 | 通過噴氣清潔插入管末端的灰塵和殘?jiān)?/span> | |||
主機單元 | ||
尺寸（寬×高×長） | 472 mm x 522 mm x 380 mm | |
系統重量 | 約26 kg | |
LCD顯示器 | 6.5英寸LCD日光顯示屏，防反光型 | |
電源 | 可拆卸電池：14.8 V（額定），120分鐘運行時間 | |
交流電源：100 V～240 V，50/60 Hz（附帶AC適配器） | ||
氣體供應方式 | 小型CO2壓縮氣筒或空氣壓縮機 | |
硬件連接器 | 視頻輸出 | S-Video，混合BNC |
音頻輸入 | 外接話筒，3.5 mm單聲道插孔 | |
附件連接器 | 雙向通信接頭 | |
USB | 一個USB接口 | |
軟件控制 | |
影像控制 | 3倍數字變焦，9級數字亮度控制，5級對比度調整，用于凍結和檢索影像 |
可調增益控制 | 4級可調增益控制，使用了專業WiDER亮度平衡技術 |
曝光控制 | 可調節CCD曝光時間。 PAL：20 ms～500 ms，NTSC：17 ms～500 ms |
色彩增強 | 單色模式或強調紅色、藍色、全部基色 |
記錄管理功能 | ||
記錄媒體 | CF卡（1GB標準，與達4GB的推薦CF卡兼容）。推薦使用USB快閃驅動器。 | |
內存 | 1GB標準 | |
標題 | 30個字符的標題（含日期、時間和系統設置）。ImageNotepad允許為每張圖像添加最多10條說明， | |
縮略圖 | 圖像以縮略圖方式顯示 | |
靜態圖像記錄 | 分辨率（像素） | NTSC：640×480，PAL：768×576 |
視頻錄制 | 記錄格式 | JPEG - 超高品質，高品質，標準品質； |
分辨率（像素） | NTSC：320×240/640×480，PAL：384×288/768×576 | |
記錄格式 | AVI格式、動態JPEG壓縮、兼容Windows Media Player | |
音頻錄制 | 記錄格式 | WAV格式，最大60秒 |
立體測量功能 | |
距離 | 兩點之間的距離 |
點到線 | 點到一條用戶定義直線的垂直距離 |
深度 | 點到一個用戶定義平面的正交深度／高度 |
面積／線 | 多個點間的面積及周長 |
剖面 | 兩點之間的橫截面標繪圖 |
綜合 | 綜合兩點之間的綜合測量（包括距離、點到直線、面積和線） |
偏差 | 使用一條穿過測量點的平行線來測量點到線的距離 |
光學適配器規格
光學適配器變量 | ||||||
光學系統 | 末端 | |||||
視場 | 觀測方向 | 景深*1 | 外徑*2 | 硬末端*3 | ||
觀測適配器 | AT120D/NF-IV88Y | 120o | 正面 | 4～190 mm | ?8.5 mm | 30.7 mm |
AT120D/FF-IV88Y | 正面 | 25～∞ mm | ||||
AT120S/NF-IV88Y | 側面 | 1～25 mm | 35.6 mm | |||
AT120S/FF-IV88Y | 側面 | 5～∞ mm | ||||
立體適配器 | AT60D/60D-IV88Y | 60o/60o | 正面／正面 | 5～∞ mm | ?8.5 mm | 36.9 mm |
AT60S/60S-IV88Y | 側面／側面 | 4～∞ mm | 39.6 mm | |||
*1. 表示光學適配器的最佳焦距。
*2. 當適配器安裝在插入管上時，可以插入到直徑為?8.5 mm的小孔中。
*3. 表示安裝時該插入管末端的剛性部分的長度。
型號說明
內窺鏡與管道鏡IPLEX YS
30米超長工業視頻內窺鏡配備了創新的激光照明和高清技術，可實現前所未有的圖像質量，具有可操作性
卓越的操作性能
氣體彎曲控制實現了在任意長度都有無與倫比的靈活性
多功能的IPLEX YS采用創新型氣體彎曲控制技術，讓用戶可以利用緊湊的手持式控制器自由控制插入管。因?yàn)闊o(wú)需完全抽出插入管，用戶可以?xún)H抽出檢測需要的長度，將剩余長度安全便捷的留在內置鼓盒中即可。
檢測時，可精確再現檢測目標的方向和位置
檢測時，有時很難確定已檢測圖像上顯示的區域和方向。
IPLEX YS采用集成重力傳感器，在屏幕上顯示已檢測圖像的朝向，清晰區分上和下。另外，選購件長度指示器還可以在屏幕上顯示插入管插入目標中的深度；還可以從檢測區域的某一已知點以某一相對長度重設長度指示器。利用這些功能，用戶可以自信地進行檢測，并可以清楚的確定檢測的位置。
即使環境惡劣，也可以高效操作
進行現場維護時，即使有粗糙的物體、灰塵和雨水環境的各種阻礙，檢測也必須進行。IPLEX YS的插入管設計，耐磨抗壓，可以深入到各種表面粗糙的物體中進行檢測。物鏡清潔系統可以吹除插入管末端的細小灰塵和水滴殘?jiān)?，確保能高效的進行檢測和生成清晰的圖像。
一體化包裝，更加便攜
IPLEX YS不僅可以處理完整的檢測，其一體化設計還可以讓用戶在任何地方實施檢測。如果檢測現場沒有AC電源，可用鋰電池為IPLEX YS供電。插入管的彎曲可用小型的CO2壓縮氣筒控制，無需使用大型的空氣壓縮機。
超高圖像質量
領先的激光照明技術實現卓越照明
IPLEX YS插入管末端采用激光照明實現卓越照明。
IPLEX YS是首款配備激光照明的工業視頻內窺鏡，該照明系統不僅能耗低，其亮度還是傳統長插入管內窺鏡的2倍。該系統擁有各種可更換式的光學適配器，可以實現最佳的放大倍率和放大方向。因此，用戶可以輕易的在各種檢測環境中實施觀測。
各種環境下都可以生成清晰、鮮艷的圖像
6.5英寸日光顯示屏不論是在室內還是戶外都可以顯示清晰明亮的圖像。我們獨有的圖像處理技術WiDER（寬動態擴展范圍）可以突出陰影和高光部位的細節，從而能夠顯示整個景深內亮度和對比度均勻的圖像。
精確診斷
精確的檢測后分析
IPLEX YS擁有大量的后檢測功能以協助用戶進行各種分析。
用戶可在將JPEG靜態圖像和AVI動態影像記錄至CF卡或是USB快閃驅動器中，并可使用ImageNotepad為記錄的圖像輸入較長的說明。輸入文字時，若輸入的是字母則會顯示一組相近的單詞，從而使文本輸入更加的簡便快捷。當將檢測數據傳入計算機時，用戶為圖像添加的說明將作為圖像的一部分可以立即進行瀏覽。
立體測量，可靠的缺陷檢測
深度
立體測量技術可以精確地以任意目標角度對缺陷進行三維測量。檢測時，用戶可以輕易的測量缺陷的尺寸和深度以及侵蝕、腐蝕和損壞的面積。對缺陷進行大量的檢測計算可使檢測結果更可靠。
我們特有的Spot-Ranging（物距測量），是一款提供了真正實時的、插入管末端到目標距離的測量工具，它能指引內窺鏡插入管末端至檢測對象的最佳距離處。使檢測人員可在首次嘗試中，即能輕松確定插入管末端是否足夠接近測量目標，并獲得最精確的測量結果。
便捷的圖像數據管理
InHelp Viewer軟件具有圖像管理功能和精確測量圖像中物體的功能。該軟件可從我們的官網免費下載，它是一款理想的工具，旨在幫助用戶再次測量和確認已存的測量結果。這個高級軟件的特點是信息編輯和報告生成，使您可以更加有效率地制作檢測報告。
技術規格：
IPLEX YS工業視頻內窺鏡需要定做。
插入管 | ||||
型號 | 插入管直徑 | 插入管長度 | 插入管外表面 | 彎曲角度 |
IV88300Y | φ8.5 mm | 30 m | 高耐用性鎢絲編織層 | 60°（上／下／左／右） |
彎曲角度控制機構 | 通過氣體力學壓力控制插入管末端的彎曲 | |||
照明方式 | 激光二極管照明 | |||
重力傳感器 | 指示插入管末端的重力方向 | |||
溫度傳感器 | 2級高溫報警指示 | |||
物鏡清潔功能 | 通過噴氣清潔插入管末端的灰塵和殘?jiān)?/span> | |||
主機單元 | ||
尺寸（寬×高×長） | 472 mm x 522 mm x 380 mm | |
系統重量 | 約26 kg | |
LCD顯示器 | 6.5英寸LCD日光顯示屏，防反光型 | |
電源 | 可拆卸電池：14.8 V（額定），120分鐘運行時間 | |
交流電源：100 V～240 V，50/60 Hz（附帶AC適配器） | ||
氣體供應方式 | 小型CO2壓縮氣筒或空氣壓縮機 | |
硬件連接器 | 視頻輸出 | S-Video，混合BNC |
音頻輸入 | 外接話筒，3.5 mm單聲道插孔 | |
附件連接器 | 雙向通信接頭 | |
USB | 一個USB接口 | |
軟件控制 | |
影像控制 | 3倍數字變焦，9級數字亮度控制，5級對比度調整，用于凍結和檢索影像 |
可調增益控制 | 4級可調增益控制，使用了專業WiDER亮度平衡技術 |
曝光控制 | 可調節CCD曝光時間。 PAL：20 ms～500 ms，NTSC：17 ms～500 ms |
色彩增強 | 單色模式或強調紅色、藍色、全部基色 |
記錄管理功能 | ||
記錄媒體 | CF卡（1GB標準，與達4GB的推薦CF卡兼容）。推薦使用USB快閃驅動器。 | |
內存 | 1GB標準 | |
標題 | 30個字符的標題（含日期、時間和系統設置）。ImageNotepad允許為每張圖像添加最多10條說明， | |
縮略圖 | 圖像以縮略圖方式顯示 | |
靜態圖像記錄 | 分辨率（像素） | NTSC：640×480，PAL：768×576 |
視頻錄制 | 記錄格式 | JPEG - 超高品質，高品質，標準品質； |
分辨率（像素） | NTSC：320×240/640×480，PAL：384×288/768×576 | |
記錄格式 | AVI格式、動態JPEG壓縮、兼容Windows Media Player | |
音頻錄制 | 記錄格式 | WAV格式，最大60秒 |
立體測量功能 | |
距離 | 兩點之間的距離 |
點到線 | 點到一條用戶定義直線的垂直距離 |
深度 | 點到一個用戶定義平面的正交深度／高度 |
面積／線 | 多個點間的面積及周長 |
剖面 | 兩點之間的橫截面標繪圖 |
綜合 | 綜合兩點之間的綜合測量（包括距離、點到直線、面積和線） |
偏差 | 使用一條穿過測量點的平行線來測量點到線的距離 |
光學適配器規格
光學適配器變量 | ||||||
光學系統 | 末端 | |||||
視場 | 觀測方向 | 景深*1 | 外徑*2 | 硬末端*3 | ||
觀測適配器 | AT120D/NF-IV88Y | 120o | 正面 | 4～190 mm | ?8.5 mm | 30.7 mm |
AT120D/FF-IV88Y | 正面 | 25～∞ mm | ||||
AT120S/NF-IV88Y | 側面 | 1～25 mm | 35.6 mm | |||
AT120S/FF-IV88Y | 側面 | 5～∞ mm | ||||
立體適配器 | AT60D/60D-IV88Y | 60o/60o | 正面／正面 | 5～∞ mm | ?8.5 mm | 36.9 mm |
AT60S/60S-IV88Y | 側面／側面 | 4～∞ mm | 39.6 mm | |||
*1. 表示光學適配器的最佳焦距。
*2. 當適配器安裝在插入管上時，可以插入到直徑為?8.5 mm的小孔中。
*3. 表示安裝時該插入管末端的剛性部分的長度。
