型號說明

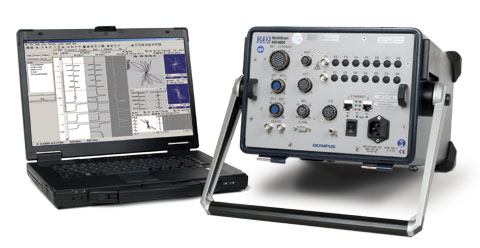

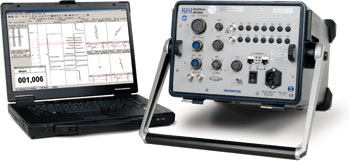

渦流產品用于管材檢測的MultiScan MS5800

這是一款可利用渦流、漏磁、遠場及IRIS超聲技術的多技術檢測系統。

? 冷凝器

? 給水加熱器

? 熱交換器

? 空氣調節器

? 鍋爐

? 空氣冷卻器

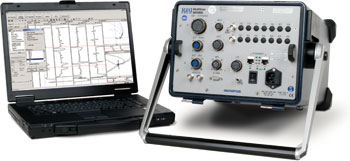

MultiScan MS5800 E

利用渦流檢測技術（ECT）進行管件檢測

■冷凝器

■給水加熱器

■熱交換器

■空氣調節器

ECT的應用

渦流檢測以一種非接觸方式對非鐵磁性管件進行檢測。這種技術適用于探測和定量非鐵性金屬材料中的腐蝕、侵蝕、磨損、點蝕、折流板切口、壁厚損失以及裂縫等不連續性缺陷。

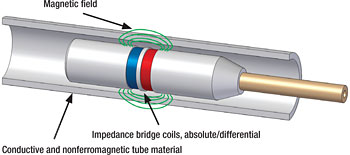

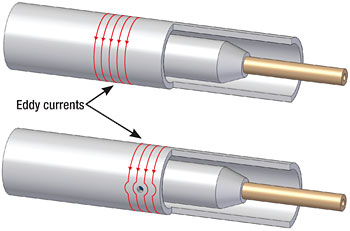

l 兩個線圈受電流激勵后在線圈周圍產生磁場。磁場穿過管件材料，在材料中產生相反的交流電。這些電流被稱作渦流。

l 任何使渦流改變的缺陷也會改變探頭中線圈的阻抗。

l 對線圈阻抗的變化進行測量，并利用這些變化探測管件中的缺陷。

MULTISCAN MS 5800E的主要特性

l 每個輸入可同時使用4種頻率

在差分通道上同時使用4種頻率，可使檢測速度達到每秒鐘2米，而且信號不會失真。

l 電子探頭平衡

無需借助獨立的外置參考探頭即可進行通道操作。

l 4個ECT輸入以及多64個多路轉換通道

MultiScan MS5800E可支持大量的ECT通道，因此可以進行陣列探頭檢測。與單通道檢測相比，陣列探頭技術可進行更為快速、方便的表面覆蓋掃查。

MultiScan MS5800U

使用內置旋轉檢測系統（IRIS）對鐵性和非鐵性材料管件進行檢測

■  鍋爐

■  給水加熱器

■  空氣冷卻器

■  熱交換器

IRIS的應用

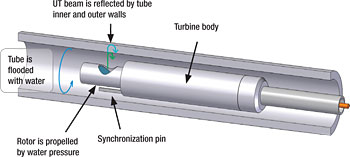

超聲IRIS選項用于檢測包括鐵性、非鐵性及非金屬材料在內的多種材料制成的管件。這種技術探測、定量因腐蝕、侵蝕、磨損、點蝕、裂縫、折流板切口造成的管壁損失的情況。Olympus數字式IRIS檢測技術，作為一項已經過驗證的技術，廣泛應用于遠場、漏磁以及渦流檢測中。

MULTISCAN MS 5800U（IRIS）的主要特性

l 設置向?qū)?/span>

針對不同直徑和材料的管件，設置向?qū)Ш喕嗽O(shè)備的校準過程。向?qū)н€為每個檢測生成報告編碼。

l 實時增益和閘門控制

可在C掃描采集數據的過程中改變UT設置，從而快速優化信號探測性能。

l 實時、連續的彩色C掃描

使用C掃描顯示，可以減少漏報缺陷的失誤。在報告中插入缺陷的彩色圖像及橫截面視圖，提高了報告的質量，增加了報告的可讀性。

l 完整的管件全長檢測記錄

用于在離線狀態下，與客戶一起分析數據并評估結果。

MultiScan MS 5800 R

使用遠場檢測（RFT）技術 進行管件檢測

■  鍋爐

■  給水加熱器

■  碳鋼熱交換器

遠場檢測應用

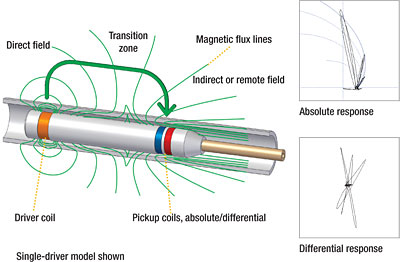

遠場檢測（RFT）技術目前被成功地應用于碳鋼或鐵素體不銹鋼等鐵磁性材料的管件檢測中。該技術在探測和測量源于侵蝕、腐蝕、磨損和折流板切口的體積形缺陷時，具有不錯的靈敏度。

Olympus遠場探頭和MultiScan MS5800儀器，在世界各地被成功地應用于熱交換器、給水加熱器、鍋爐管件的檢測。

MULTISCAN MS 5800R的主要特性（RFT）

l RFT多可使用4種不同的頻率，并且可進行實時混頻。這個特性增加了混頻及缺陷確認的靈活性。通過多頻檢測和雙驅動器操作，可更容易地探測和定量載板上的缺陷。

l RFT的頻率范圍為20 Hz～250 kHz。MultiScan MS5800R的高頻功能可將遠場檢測（RFT）技術應用于磁導率較低的薄材料的檢測，如：不銹鋼400系列和其它鐵磁性合金材料。

使用近場檢測技術（NFT） 進行管件檢測

■  空氣冷卻器

■  碳鋼熱交換器

近場檢測應用

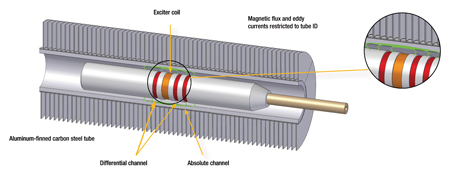

近場檢測（NFT）技術是一種專為翅扇式碳鋼管件檢測量身定做的快速、經濟的解決方案。這種新技術依靠一種簡單的驅動器-拾波器渦流探頭設計，使信號分析簡便易行。

NFT技術特別適用于探測碳鋼管件內壁的腐蝕、侵蝕或點蝕。NFT探頭測量到提離值或“填充系數”后，將此值轉換為以波幅為基礎的信號（無需相位分析）。由于渦流的滲透深度管件的內表面，管件外表的翅扇形狀不會對NFT探頭產生影響。

MultiScan MS5800 R

利用漏磁技術（MFL）進行管件檢測

■  給水加熱器

■  空氣冷卻器

■  碳鋼熱交換器

漏磁技術的應用

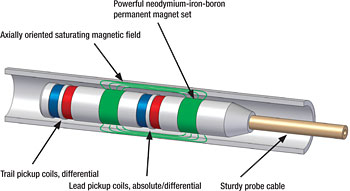

漏磁（MFL）是一種快速檢測技術，適用于測量壁厚損失，以及探測如點蝕、切槽和周向裂縫等較為明顯的缺陷。使用漏磁（MFL）技術檢測鋁翅片碳鋼管件非常有效，因?yàn)榇艌鰩缀跬耆皇苓@些翅片的影響。
