型號說明

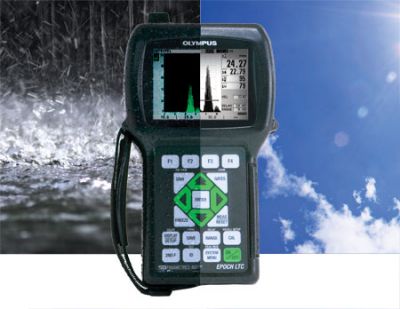

EPOCH LTC數字超聲探傷儀
EPOCH LTC數字超聲探傷儀體現了當今最先進的技術。該儀器體積小而重量輕，僅重0.96 公斤(2.12磅)。EPOCH LTC 的設計基于技術領先的EPOCH XT，其功能齊備，符合EN12668-1標準，不僅具有大量的標準性能，而且還配有多個專門的選項以滿足用戶的檢測需要。
該儀器配有具有全VGA分辨率(640 x 480)的明亮彩色穿透反射式顯示屏，能夠以高分辨率顯示A掃描，并且在包括陽光直射的任何光線條件下，都能清晰顯示圖像。EPOCH LTC的設計符合IP67的要求，能確保儀器在無損探傷現場常見的惡劣環境下操作正常。
特點
l 密封外殼，符合IP67要求，可在惡劣環境下使用
l 符合EN12668-1標準
l 重量輕，僅為0.96 公斤(2.12 磅)
l 全VGA多色彩穿透反射式顯示功能
l USB(OTG)端口，用于與計算機通訊以及直接打印
l 袖珍SD存儲卡以及具有標準字母數字式數據電子自動記錄器的機載存儲器
l 標準動態DAC/TVG曲線功能
l 具有數字濾波器的數字高動態范圍接收器
l 帶有調節選項的高性能方波脈沖發生器
袖珍探傷儀的強大功能
為滿足用戶檢測需要，EPOCH LTC 含有許多標準性能。其中包括方波脈沖發生器、動態DAC/TVG 曲線、可選數字式濾波器、0 dB到110 dB的增益范圍、峰值記憶、0.025毫米(0.001英寸)測量分辨率，以及一個帶有可編程報警的閘門。此外，儀器還提供許多特定應用的可選軟件功能：機載DGS/AVG、手動脈沖重復頻率(PRF) 控制、脈沖寬度調整、閘門2、曲面校正，以及為增強控制提高功效而配備的GageView Pro 軟件界面程序。
l 具有PerfectSquare?技術的標準方波脈沖發生器
l 標準數字式接收器濾波：寬帶和高通設置
l 為滿足檢測需要可完全自定義的四個測量顯示。可為每個顯示框自由選擇閘門測量。
l 波幅測量分辨率為0.25%滿屏高。
l 為厚度、聲程、斜深進行自動校準。
l 從0%到110%滿屏高的波幅測量
l 自動控制的PRF(10 Hz 到 500 Hz)?？梢赃x擇手動控制。
l 柵格顯示模式：
- 標準的1到10格
- 聲程
- 用于角度聲束檢測的跨度模式
- 可選的100%或110%垂直顯示
抵御惡劣環境能力
EPOCH LTC 能在包括海上與沙漠的各種嚴酷的現場工作環境中正常操作。
l 其密封設計符合IP67要求。
l 可在美軍標準MIL-STD-810F 程序1和國家防火協會規范NFPA 70E 500節 1級 2分段 D組中規定的爆炸氣體環境中應用。
l 通過了IEC 60068-2-27，60 g，6 ms H.S.的防震測試，3軸，共18軸。
l 通過了IEC 60068-2-6的振動(正弦振動)測試，0.03英寸DA為50 Hz 到150 Hz，或者2 g，20 個掃查周期。
l 寬泛的工作溫度范圍：
- 鋰離子電池：-10 °C 到 50 °C (14 °F 到 122 °F)
- 電池存儲溫度：0 °C 到 50 °C (32 °F 到 122 °F)
- 充電溫度：0 °C 到 40 °C (32 °F 到 104 °F)
l 手腕帶可按左手或右手操作習慣安裝。
l 密封電池盒，無需工具即可更換電池。
l USB(OTG)端口、袖珍SD卡插口以及VGA/RS-232接口都附有密封的輸入輸出保護裝置。
簡化的小型鍵盤設計
EPOCH LTC 具有簡化的小型鍵盤，通過用左手或右手敲擊鍵盤，可以直接使用儀器的主要功能，進行全面控制。
快速參數調整與迅速便捷的儀器設置文件檢索(CAL)。
具備英語、國際符號、日語及中文版本。
四個自定義功能鍵，可為儀器設置參數選擇預設數值。
高級軟件功能與數據管理能力
動態DAC/TVG：
對比DAC曲線或以時變增益法修復后的參考回波波幅，以百分比或dB值計算信號波幅。DAC版本包括ASME、ASME 3、JIS以及自定義。涵蓋以下主要功能：動態可調DAC曲線、DAC和TVG視圖切換、自定義DAC報警曲線。
技術規格：
基本規格 | |
標準 | 符合 EN12668-1 標準 |
重量 | 0.96 公斤 (2.12 磅)，帶鋰離子電池 |
尺寸(高 x 寬 x 厚) | 223.3 毫米 x 128.9 毫米 x 55.1 毫米 (8.79英寸 x 5.07英寸 x 2.17 英寸) |
鍵盤 | 英文、國際、日語或中文 |
語言 | 英文、西班牙語、法語、德語、意大利語、日語、中文、俄語、挪威語、瑞典語 |
傳感器連接 | LEMO 00 |
電池 | 充電鋰離子電池。標準AA電池包 |
電池工作時間 | - 鋰離子電池：8 小時到 9 小時 - AA 鋰離子電池：3 小時到 4 小時 |
電源要求 | 交流主電源：100 - 120 VAC、200 - 240 VAC、50 - 60 Hz |
環境評級 | |
符合 IP67 環境侵入保護評級 | 可在美軍標準 MIL-STD-810F 程序1和國家防火協會規范NFPA 70E 500節 1級 2分段 D組中規定的爆炸氣體環境中應用 |
防震測試 | 通過了IEC 60068-2-27，60 g，6 ms H.S.的防震測試，3軸，共18軸。 通過了IEC 60068-2-6的振動(正弦振動)測試，0.03英寸DA為50 Hz 到150 Hz，或者2 g，20掃查周期。 |
顯示 | |
彩色穿透反射式液晶顯示 | 60 Hz 刷新率，用戶可選擇不同色彩主題和亮度，兩個分屏模式和一個全屏模式。 |
顯示器尺寸 | 640 像素 (寬) x 480 像素 (高); 75 毫米 (2.95英寸) 寬 x 56毫米 (2.21英寸) 高 x 94 毫米 (3.7英寸) 對角線 |
波幅柵格模式 | 100% 或 110% 波幅顯示 |
時基柵格模式 | 標準格式為 0 到 10 格，聲程模式將聲程范圍分成5個相等的柵格?？缍饶Ｊ揭詵鸥窬€來表示聲程跨距 |
脈沖發生器 | |
方波脈沖發生器 | 寬度固定的方波脈沖發生器可有效地用于一般缺陷探測應用 |
脈沖寬度 | 主體儀器中寬度固定。使用EPLTC-SWP選項，從25 ns 到5,000 ns (0.1 MHz)可調 |
脈沖重復頻率 (PRF) | 由儀器軟件自動控制，范圍從 10 Hz 到 500 Hz |
測量速率 | 10 Hz 到 500 Hz。永遠與PRF相等 |
激發能量設置 | 100 伏到 400 伏，100伏增量 |
阻尼 | 50，100，200，400 歐姆 |
接收器 | |
增益 | 0 dB 到 110 dB - 位于功能鍵之上的兩個用戶定義的增益增量的調整和預置 |
儀器總帶寬 | 0.2 MHz 到 26.5 MHz，在 -3 dB處 |
數字濾波器設置 | 標準：0.2 MHz到 10.0 MHz 寬帶：2.0 MHz到 21.5 MHz 高通：8.0 MHz到 26.5 MHz |
檢波 | 全波、正半波、負半波、射頻 |
系統線性 | 水平：+/- 0.5% FSW 垂直：0.25% FSH，放大器精度：+/- 1 dB |
抑制 | 0% 到 80% 滿屏高，帶可視警告 |
校準：速度和零偏移的自動距離校準 | |
檢測模式 | 脈沖回波、雙晶或穿透 |
單位 | 毫米、英寸或微秒 |
范圍 | 主體儀器：4 毫米到 5,000 毫米 (0.144 英寸到200英寸) |
延長范圍選項 | 4 毫米到 10,000 毫米 (0.144 英寸到400英寸) |
速度 | 635到 15240 米/秒 (0.025到0.6000英寸/微秒) |
零偏移 | 0到750 微秒 |
顯示延遲 | -59毫米到最大范圍 (-2.323英寸到最大范圍) |
折射角度 | 10° 到 85°，分辨率為 0.1° |
測量 | |
類型 | 厚度、聲程、投影、深度、波幅、閘門1的傳播時間 |
閘門2選項 | 可進行不依據閘門2測量和閘門2報警的回波-回波測量 |
四個測量顯示位置 | 用戶可以從任何一個閘門選擇多達四個測量值實時顯示在屏幕上 |
動態 DAC/TVG 標準 | 帶有多達6條報警曲線的ASME、ASME III、JIS、CUSTOM DAC。可進行曲線增益的動態調整，動態范圍 110 dB，斜率100 dB/μs，捕捉點數多達50個。 |
波幅測量 | 0% 到 110%滿屏高 |
X-值校正 | 從表面距離測量值中減去聲束出射點到探頭前沿的距離。 |
閘門 1 | 測量回波高度和傳播時間 |
閘門起點 | 在整個顯示范圍內可變 |
閘門寬度 | 在閘門起點到顯示終點的范圍內可變 |
閘門高度 | 在2%到95%滿屏高的范圍內可變 |
報警 | 正、負閾值；最小深度 |
縮放 | 顯示范圍為閘門1的寬度 |
儀器輸入/輸出 | |
USB | 用于與PC機通訊、打印以及使用USB驅動器進行數據存儲的USB OTG端口 |
VGA 輸出端口 | 用于與PC機顯示器和/或投影儀連接 |
袖珍 SD | 用于數據存儲的插卡孔 |
RS-232 端口 | 用來在使用PC機時，遠程控制 EPOCH LTC |
數據存儲 | |
多達 50,000個 | 可標識的波形、測量以及機載內存中的設置參數。袖珍SD卡的采用實際上無限擴充了數據存儲 |
