型號說明

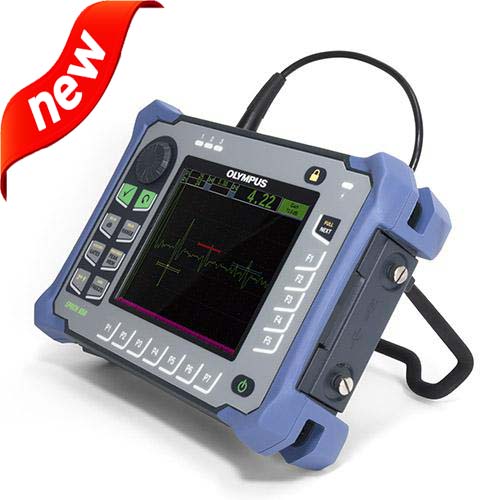

EPOCH 650超聲探傷儀

便攜、堅固、符合人體工程學要求

外觀特性

EPOCH 650型儀器是一款輕重量、易攜帶的探傷儀，其堅固、靈活的特點使其可用于幾乎所有檢測環境中。這款儀器的一些主要外觀特性如下：

l  寬屏、全VGA分辨率、透反顯示，無論在室內光線還是直射的陽光下都可顯示明亮清晰的圖像。

l  儀器的4角處裝有橡膠二次注模保護套，起到防撞擊、抗磨損的作用。

l  4個拴系胸掛帶的連接點。

l  無需使用工具即可打開的電池艙和側邊的I/O蓋。

l  用于持續穩固地放置儀器的支架，帶有直角彎鉤，可在0度到180度之間變換直立的角度。

l  儀器側面的USB OTG接口及可插拔存儲卡的接口上帶有密封的艙蓋。

l  標準內置充電鋰離子電池。

l  重量極輕，設計符合人體工程學，增加了儀器的便攜性和使用的方便性。

 機型小巧、品質上乘

全VGA透反寬屏顯示與已獲專利的數字式高動態范圍接收器一起使用，可使儀器屏幕在任何光線條件下都顯示穩定、清晰的A掃描圖像。EPOCH 650型儀器的設計符合EN12668-1標準的要求，而且具有齊全的標準及可選購的缺陷探傷功能。多個機載報告制作工具以及綜合性極強的數據填充系統，可使用戶方便地收集和報告高質量的檢測數據。這款儀器堅固耐用，設計符合人體工程學的要求，因此幾乎可以用于任何檢測環境中；而且儀器還配有靈活的PerfectSquare脈沖發生器以及同類產品中多數量的數字式濾波設置，因此幾乎可以完成任何檢測應用。

EPOCH 650數字式超聲探傷儀將奧林巴斯行業的常規探傷性能及儀器小巧便攜、操作直觀的特點融合在一起。這款探傷儀具有的菜單功能和快捷鍵訪問功能，為檢測人員提供了一種操作起來極為簡便的質量上乘的缺陷檢測平臺。

機型設計適用于所有檢測環境

EPOCH 650型儀器可用于幾乎所有檢測環境，其中包括實驗室工作臺上的測試操作，以及條件惡劣、危險的戶外檢測應用。EPOCH 650型儀器的飛梭旋鈕硬件配置符合IP66侵入保護評級的要求，瀏覽鍵區硬件配置符合IP67侵入保護評級的要求，此外，儀器還通過了嚴格的環境和可靠性標準的測試。操作人員在任何檢測環境中使用這款儀器，都會對儀器的操作性能及耐用性能信心十足。

主要特性

l  設計符合EN12668-1要求

l  PerfectSquare可調方波脈沖發生器

l  全屏A掃描模式

l  數字式高動態范圍接收器

l  用于加強信噪比的30個數字式濾波器

l  2 kHz PRF，用于快速掃查

l  飛梭旋鈕或?yàn)g覽鍵區，用于調整配置

l  陽光下可讀的寬屏、全VGA顯示

l  使用電池可工作15小時以上

l  標準動態DAC/TCG和機載DGS/AVG

l  多個機載報告格式

l  microSD存儲卡，用于數據傳輸

l  帶有編碼B掃描的可選腐蝕模塊軟件

l  USB（OTG）端口，用于與PC機通信

l  報警和VGA輸出

l  可選模擬輸出

操作簡單，使用方便

EPOCH 650型儀器的主要設計宗旨是通過簡單的基本儀器提供極高水平的探傷性能。 EPOCH 650儀器的設計符合人體工程學的要求，且簡單直觀、方便實用，無論經驗豐富還是初涉行業的超聲檢測人員都可得心應手地使用這款探傷儀。

簡單直觀的用戶界面

EPOCH 650型儀器的用戶界面基于的EPOCH 600探傷儀。EPOCH 650型儀器使用簡單的菜單結構進行儀器設置、校準及軟件功能調整等操作，其EPOCH品牌標志性的快捷鍵。

可訪問關鍵的檢測功能，如：增益、閘門調整、屏幕凍結及文件保存。EPOCH 650型儀器直觀的用戶界面提供多種文字版本，可供任何水平的操作人員使用。

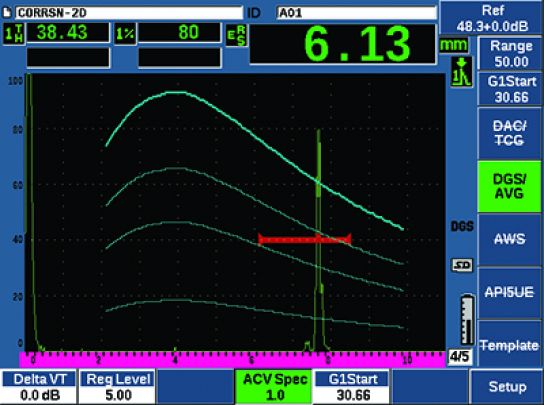

EPOCH 650 DGS/AVG特性 - 標準屏幕模式

全屏模式下明亮的VGA顯示

EPOCH 650型儀器具有全VGA（640 X 480像素）分辨率的顯示。其橫寬豎窄的面板設計優化了出現在高質量顯示屏上的Ａ掃描圖像的大小及清晰度。這款儀器使用透反技術，在光線較暗的室內使用強背光，在陽光直射的情況下使用環境光作為假背光。無論在何種光線條件下，儀器的VGA屏幕都可顯示極為清晰的圖像。

儀器的全屏模式進一步增強了屏幕鮮明清晰的顯示特性，可提供所有EPOCH系列探傷儀中大的A掃描!

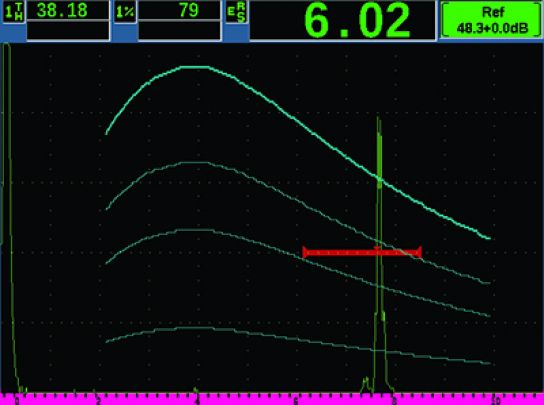

EPOCH 650 DGS/AVG特性 - 全屏模式

 可使用戶瀏覽界面的選項

為了滿足不同用戶的需要與偏好，EPOCH 650型儀器備有兩種硬件配置供用戶選擇：

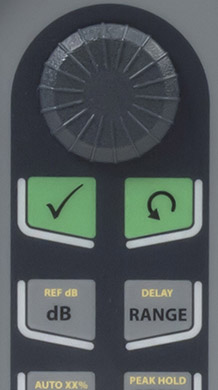

飛梭旋鈕

EPOCH 650型儀器的飛梭旋鈕與確定鍵和退出鍵一起使用，可以對參數值進行粗略或細微調節。在檢測過程中，操作人員可以鎖住飛梭旋鈕，以避免參數值被意外修改。這種硬件配置可以快速切換參數值，滿足了那些偏好使用飛梭旋鈕調整參數的用戶的要求。飛梭旋鈕配置的設計符合IP66的要求。

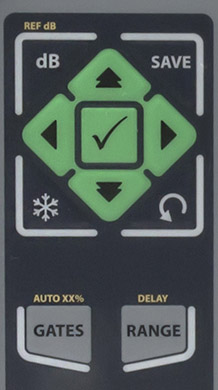

瀏覽鍵區

EPOCH 650型儀器的瀏覽鍵區是EPOCH探傷儀的標志性特色。瀏覽鍵區的向上、向下箭頭鍵用于參數的粗略調節，向左和向右箭頭鍵用于參數的細微調節。瀏覽鍵區還包含其它幾個功能及常用參數，如：增益、保存、確定鍵及退出鍵。瀏覽鍵區配置的設計符合IP67的要求。

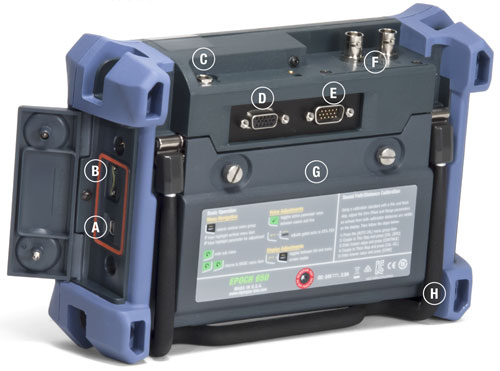

外觀特色（后面板）

A – USB（OTG）端口

B – microSD卡

C – DC電源接口

D – VGA端口

E – 數字式I/O端口

F – 探頭接口（2個）

G – 電池艙蓋

H – 管形支架
